气动法兰硬密封蝶阀-D643H

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：多条生产流水线，充足的备货，缩短了交货期！

销售：021-32051999
销售：021-32050777
传真：021-66099555

详情介绍

产品介绍
服务承诺
订货流程

D643H气动法兰硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工Jing湛，工艺新型。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品特点

气动法兰硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

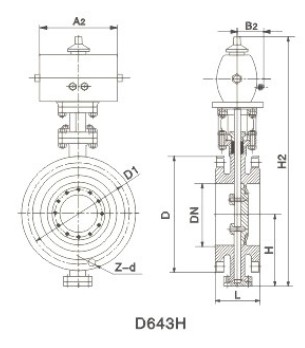

气动法兰硬密封蝶阀外形尺寸

公称通径 DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48

公称通径 DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN1.6MPa			PN2.5MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	640	250	255	250	210	8-18	270	220	8-26
150	140	210	175	705	300	315	285	240	8-22	300	250	8-26
200	152	230	208	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1415	575	714	750	650	20-33	730	660	20-36
600	267	390	470	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3685			3685	2230	48-62	2425	2300	48-70

公称通径 DN	外形尺寸						连接尺寸
	L		H	D43H/D343H/D643H/D943H			PN4.OMPa
	短	长	H	H3	A3	B3	D	D1	Z-d
50	108	150	112	530	250	255	165	125	4-18
65	112	170	115	530	250	255	185	145	8-18
80	114	180	120	565	250	255	200	160	8-18
100	127	190	138	600	250	255	235	190	8-22
125	140	200	164	640	250	255	270	220	8-26
150	140	210	175	705	300	315	300	250	8-26
200	152	230	208	775	300	315	375	320	12-30
250	165	250	243	945	300	315	450	385	12-33
300	178	270	283	1070	300	315	515	450	16-33
350	190	290	310	1140	300	315	580	510	16-36
400	216	310	340	1210	300	315	660	585	16-39
450	222	330	380	1335	575	714	685	610	20-39
500	229	350	410	1415	575	714	755	670	20-42

良好的品质、优良的服务奇高为你创造更多价值！

“奇高阀门”的期望，不断提升服务质量，精益求精，“真诚的服务”是“奇高”永恒的主题。“奇高”严格按照IS09001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，贴心服务。特此我厂做出以下承诺：

产品标准：

产品严格按照中国GB、HG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务：

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务：

守信合同，及时供货，随时保持与客户联系。对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除

售后服务：

1、“奇高”牌产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。

2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高奇高的服务质量。

1、客户如对产品有特殊要求，须在订货合同中提供以下说明：

a、结构长度；

b、连接形式；

c、公称直径、全通径、缩径、管道尺寸；

d、运行介质及温度、压力范围；

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂帐户，其余货款待发货前汇入，以便及时安排发货。

订单流程：

1、客户采购清单传真至021-33872143，或来电咨询 021-33872141

2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

3、具体商定：交货期、特殊要求等事宜。

订货须知：

1、客户如对产品有特殊要求，须在订货合同中提供以下说明：

a、结构长度；

b、连接形式；

c、公称直径、全通径、缩径、管道尺寸；

d、运行介质及温度、压力范围；

e、试验、检验标准及其他要求

2、本厂可根据客户特定要求配置各类驱动装置。

3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂账户，其余货款待发货前汇入，以便及时安排发货。

售中服务：

守信合同，及时供货，随时保持与客户联系。

对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除

售后服务：

1、“奇高”产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。

2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。

3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高“奇高”的服务质量。

声明	本文中所有文字、数据、图片均只适用于参考，气动法兰硬密封蝶阀-D643H性能参数、结构尺寸参数、价格等详情，请联系我们，电话：4000-700-665。若无说明,本文章均为原创，转载时请注明本文地址，谢谢合作！
