ZSQP气动活塞式切断阀
- 销售：021-32051999
- 销售：021-32050777
- 传真：021-66099555
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
ZSQP气动活塞式切断阀(简称活塞式切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
特点

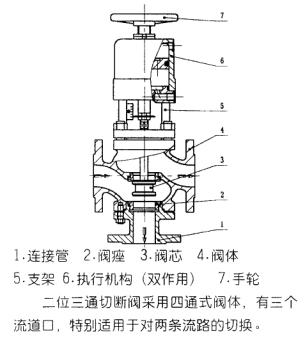

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成，中间由支架连接而成。根据调节机构的型式，气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构，整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态(常开或常闭)。当执行机构接到信号压力(0.4～0.6MPa)时，活塞上产生推力，压缩弹簧，带动推杆、阀体、阀芯移动到位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使活塞式切断阀控制更加方便、简捷。
气动活塞式切断阀 连接尺寸及标准
法兰标准：铸铁法兰 GB4216-84 铸钢法兰 GB9113-88、JB/T79—94
法兰密封面型式：PN16为凸面 PN40、64为凹凸面，阀体为凹面
结构长度：GB12221-89
执行机构信号接口：M10X1
*阀体法兰及法兰端面距可按用户指定的标准制造。
如：ANSI、JIS、DIN等标准
气动活塞式切断阀 主要零件材料
阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
气动活塞式切断阀 主要技术参数
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
额定流量系数 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
额定行程 (mm) | 8 | 12 | 20 | 25 | ||||||
气缸直径 (mm) | 75 | 100 | 150 | |||||||
允许泄漏量 | 硬密封 (1/h) | 单座、三通： 1.2X10 -7 X 阀额定容量 套筒： 5X10 -6 X 阀额定容量 | ||||||||
软密封 | VI 级 | |||||||||
工作温度 ( ℃ ) | -20 ～ 200 -40 ～ 450 | |||||||||
公称压力 PN (MPa) | 1.6 4.0 6.4 | |||||||||
允许压差 (MPa) | ZSQP | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
ZSQM | 单作用 | 公称压力 | ||||||||
双作用 | ||||||||||
ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
信号压力 (kPa) | 0 或 400 ～ 600 | |||||||||
表中所列执行机构为标准配置，可根据工艺要求选配。

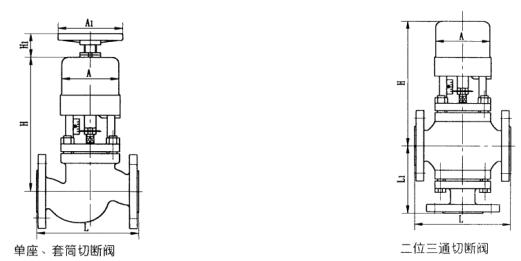

气动活塞式切断阀 主要外形尺寸
公称通径 DN | L | A | H | L 1 | H 1 | A 1 | 重量 (Kg) | 信号接头内螺纹 |
20 | 150 | 130 | 220 | 80 | 115 | 100 | - | M10X1 |
25 | 160 | 130 | 220 | 80 | 120 | 100 | - | |
32 | 180 | 150 | 235 | 80 | 130 | 100 | - | |
40 | 200 | 150 | 235 | 95 | 138 | 120 | - | |
50 | 230 | 150 | 240 | 95 | 155 | 120 | - | |
65 | 290 | 280 | 250 | 105 | 178 | 160 | - | |
80 | 310 | 280 | 260 | 105 | 207 | 160 | - | |
100 | 350 | 280 | 265 | 105 | 222 | 160 | - |
