ZJHP气动薄膜单座调节阀

ZJHP气动薄膜单座调节阀
  • 销售：021-32051999
  • 销售：021-32050777
  • 传真：021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

ZJHP气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。ZJHP精小型气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏的流量特性、宽大的可调范围等特点。它必将以Du特的优点在广泛应用中取得质量高的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃到+560℃范围内多种档次。

气动单座调节阀 主要零件材料


零件名称

材料

温度范围

阀体上阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

阀芯、阀座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡胶夹增强涤沦织物


压缩弹簧

60Si2Mn


膜 盖

A3



气动单座调节阀 主要技术参数


公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400-500

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与兰博公司
商洽生产

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100



流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5


注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。

气动单座调节阀 执行机构


型号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

you效面积cm2

350

350

560

900

1600

行程mm

16

25

40

60

100

弹簧范围KPa

20～100(标准):40～200;
80～240; 20～60; 60～100


气动单座调节阀 性能指标


项目

指标值

项目

指标值

基本误差%

不带定位器

±5.0

始
终
点
偏
差
%

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤1.0

气开

不带定位器

始点

±2.5

终点

±5.0

死区%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤0.4

允许泄漏量L/h

1×10-4×阀额定容量

额定行程偏差%

±2.5


气动单座调节阀 允许压差


开关方式

执行机构型号

弹簧范围KPa

气源压力KPa

需要附件

公称通径(阀座直径)mm

25

25

40

50

65

80

100

150

200

250

300

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)

气

关

ZHA
-22

20～100
20～100
40～200

140
250
140

P
P
P或R

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4












ZHA
-23

20～100
20～100
40～200

140
250
400

P
P
P或R






1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39









ZHA
-34

20～100
20～100
40～200

140
250
400

P
P
P或R









0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35






ZHA
-45

20～100
20～100
40～200

140
250
400

P
P
P或R












0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54



ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R















0.06
0.37
0.51

0.04
0.25
0.36

气

开

ZHB
-22

20～100
40～200
80～240

140
250
400

P
P或R
P

4.46
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.34
6.4

0.71
2.14
4.99












ZHB
-23

20～100
40～200
80～240

140
250
400

P
P或R
P






0.44
1.37
3.05

0.28
0.84
1.95

0.18
0.53
1.25









ZHB
-34

20～100
40～200
80～240

140
250
400

P
P或R
P









0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5






ZHB
-45

20～100
40～200
80～240

140
250
400

P
P或R
P












0.07
0.22
0.51

0.05
0.15
0.35

0.028
0.08
0.20




ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R















0.03
0.09
0.20

0.02
0.06
0.14


注：1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的大值;
3)如果允许压差不清楚或大工作压差超出列表范围请与我们联系。

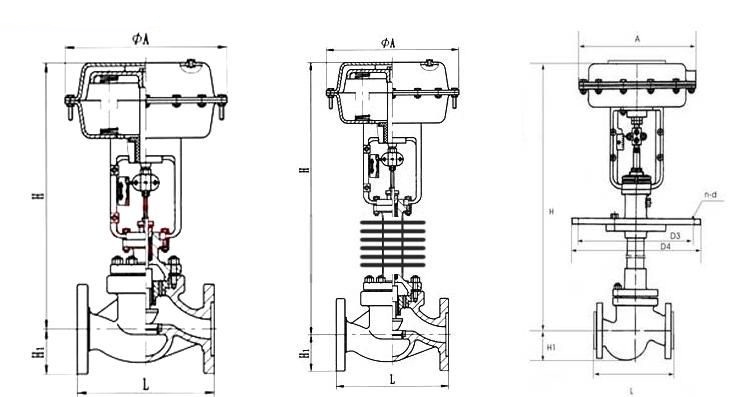

气动单座调节阀 主要外形尺寸


DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660
